Vorteile
  • Günstige Transportkosten durch modularen Aufbau unserer Roste
  • Vergleichsweise geringer Eigenenergieverbrauch
  • Günstige Transportkosten durch modularen Aufbau unserer Roste
  • Vergleichsweise geringer Eigenenergieverbrauch
  • Günstiges Teillast- und Laständerungsverhalten
  • Automatische Entaschung
  • Gestufte Luftzuführung
  • Kombination mit Staub- und Granulateindüsung möglich

Vorschubrost

GLEICHSTROM

  • Geeignet für Brennstoffe mit niedrigem bis mittlerem Heizwert
  • Geringe Temperaturdifferenz zwischen Brennstoff und Abgas
  • Lange Verweildauer des Abgases in der Brennkammer
  • Hohe Rostbelastung, da heiße Verbrennungsgase direkt auf den Rost treffen
  • Hohe Wärmebelastung der Brennkammerdecke
  • Geringe NOX-Emission

MITTELSTROM

  • Bevorzugte Ausführung der Brennkammer: Kompromiss zwischen Gleichstrom und Gegenstrom
  • Gleichmäßige Temperaturverteilung im Abgas
  • Mittlere Wärmebelastung in der Brennkammer
  • Geeignet für Brennstoffe mit variablem Heizwert

GEGENSTROM

  • Geeignet für feuchte Brennstoffe mit niedrigem Heizwert
  • Verkürzte Trockenzone des Brennstoffs
  • Hohe Brennraumbelastung und niedrige Rostbelastung

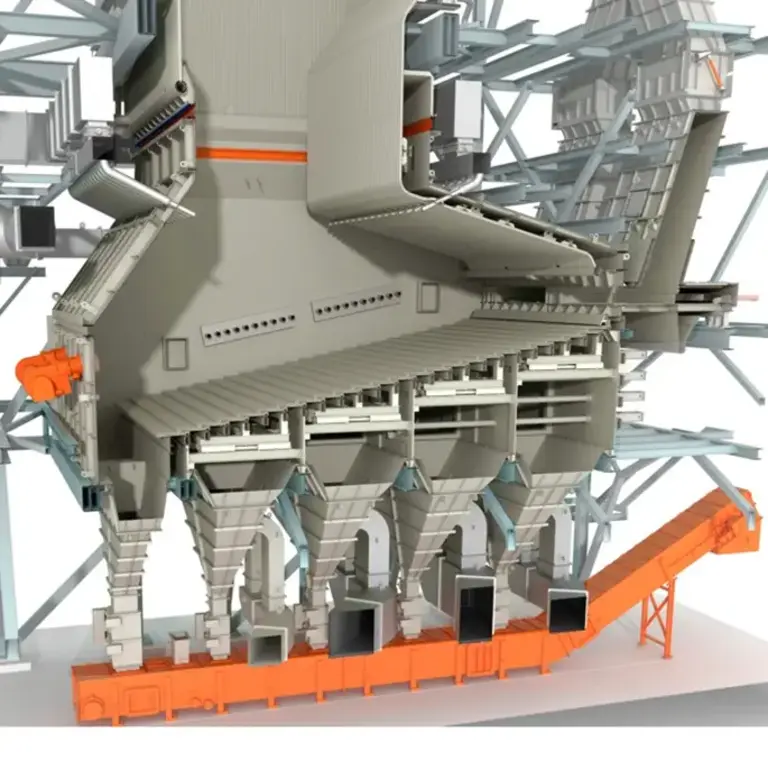

Rost mit Verbrennungsluftsystem

Bei feuchten Biomassebrennstoffen, Torf, Hausmüll und Rinde wird die primäre Verbrennungsluft vorzugsweise durch Beimischung von Abgas vorgewärmt.

dadurch wird die Trocknung des Brennstoffs begünstigt und durch die sauerstoffarme Verbrennungsluft die Stickoxidbildung reduziert.



Granulat - und Schleifstaub-Eindüsung

  • Schnelle Regelbarkeit
  • Regelbreich:  0 %, 50 % - 100 %

Heißgaserzeuger

  • Bereitstellung von Heißgas für Trockner
  • Über eine nachgeschaltete Mischkammer kann eine beliebige Temperatur für den Wärmeverbraucher, z. B. Trockner, eingestellt werden.

Rostfeuerung

Unsere Biomasse-Feuerungskonzepte

Der INTEC-Rost eignet sich besonders gut für die Verbrennung von Biomasse und Feststoffen mit unterschiedlichen Heizwerten. Auch Feststoffe, die mit Verunreinigungen wie Metallen und Steinen durchsetzt sind, können störungsfrei auf dem Rost verbrannt werden.

Durch seine Robustheit und Flexibilität hat sich der Rost in vielen Branchen als bevorzugte Feuerung durchgesetzt.

Selbst feinkörnige Brennstoffe lassen sich durch Einblasen über dem Rost sicher verfeuern. Branchen

INTEC-Roste werden modular hergestellt. Größere Verbrennungsleistungen lassen sich durch Zusammenschalten einzelner Rostmodule realisieren.

Rostfeuerung

Vorschubrost

In nahezu allen Klimaregionen der Welt zeigen die Verbrennungssysteme von INTEC ihre hohe Wirtschaftlichkeit und Brennstoffflexibilität.

Für die Verbrennung von Biomasseabfällen aller Art hat sich der INTEC-Vorschubrost bewährt.

Die robuste Konzeption gewährleistet hohe Betriebssicherheit und Verfügbarkeit.

Durch die besondere Gestaltung der Feuerräume ist die Einhaltung von Emissionsauflagen gegeben.

Für Brennstoffe unterschiedlicher Korngröße sind angepasste Rosttypen verfügbar, z. B. überlappende Roststäbe für feine Brennstoffe.

Bei Biomassebrennstoffen und anderen feuchten Brennstoffen wie Torf und Hausmüll erfolgt eine Vorwärmung der Primärluft bzw. eine Beimischung von Abgas zur Primärluft (Rauchgaszirkulation).

Hierdurch wird erreicht, dass nur eine geringe Stickoxidbildung im Bereich hoher Flammenspitzentemperaturen erfolgt.

Bei größeren Anlagen wird ein Teil des Abgases oberhalb des Rostes in die Brennkammer eingeblasen.

        Rostfeuerung

        Rost mit Granulat- | Schleifstaub-Eindüsung

        In der Holzindustrie fallen Sägespäne sowie Sieb- und Schleifstaub an. Diese feinen Biomassen lassen sich energetisch nutzen, indem sie durch Einblasung über dem Rost in die Brennkammer verbrannt werden.

        • Leistungsbereich gesamt: 10 – 100 MW

        Beim Parallelbetrieb von Rostfeuerung und Staubeindüsung wird der Rost als Grundlast- und die Staubeindüsung als Regellastfeuerung betrieben.

          Rostfeuerung

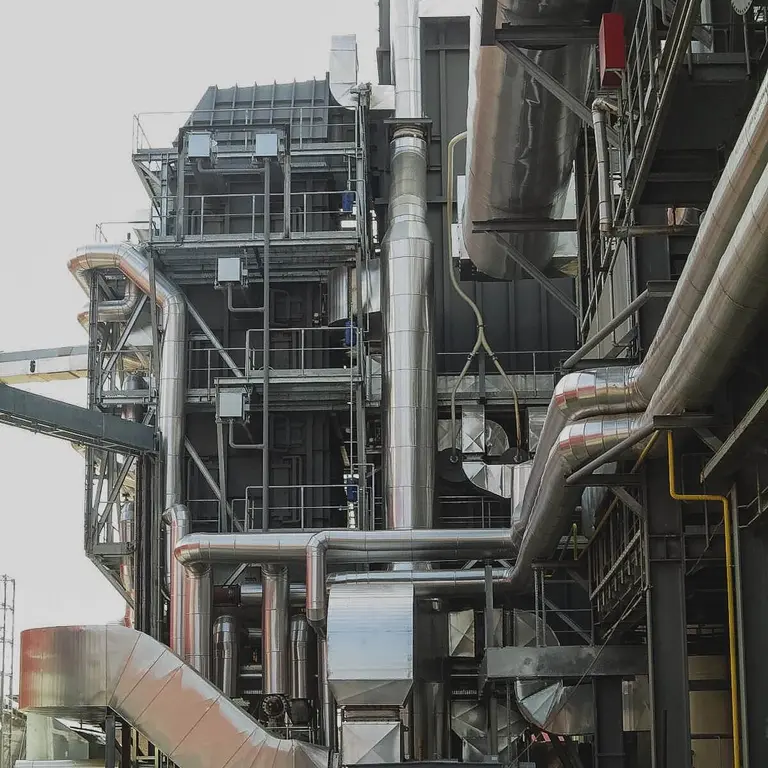

          Heißgaserzeuger

          Für Trocknungsprozesse wird Heißgas benötigt  [850 °C]. Neben der Erzeugung von Heißgas kann parallel Thermalöl erwärmt oder Dampf erzeugt werden.

          Der Leistungsbereich der INTEC-Heißgaserzeuger ist flexibel und reicht von 1 MW bis ca. 40 MW.

            Branchen

            MDF- | OSB- | Spanplattenproduktion

            Brennstoffe
            Brennstoffe
            Resthölzer | Holzschnitzel | Rinde | Späne | Bioabfälle | Reisschalen | Palmfasern | Holzfasern
            Brennstoffe
            Kohle | ESB | Müll
            Technische Daten
            Gesamtfeuerung
            3 - 100 MW
            Branchen

            MDF | OSB- | Spanplattenproduktion

            Brennstoffe
            Brennstoffe
            Resthölzer | Holzschnitzel | Rinde | Bioabfälle | Reishülsen | Palmfasern | MDF-Produktionsabfälle | Schleifstaub | Sägespäne | Agrar-Abfälle | Tierkot
            Brennstoffe
            Kohle | Kohlestaub | ESB | Müll
            Technische Daten
            Rost
            3 - 100 MW
            Skalierung
            4 – 120 m²
            Branchen

            Lebensmittel | Landwirtschaft

            Wärmeüberträgersystem
            40 MW<sup>AHDK</sup><br>55 bar(ü) | 480 °C
            40 MWAHDK
            55 bar(ü) | 480 °C
            Brennstoffe
            Brennstoffe
            Ersatzbrennstoff | Tierkot | Schlamm
            Technische Daten
            Rost
            44 MW
            Skalierung
            60 m²
            Branchen

            Holz | MDF-Produktion

            Wärmeüberträgersystem
            22 MW <sup>ETA</ sup>
            22 MW ETA
            18 bar(ü) <sup>IDE</sup><br>20 to/h
            18 bar(ü) IDE
            20 to/h
            Brennstoffe
            Brennstoffe
            Holzreste | Rinde | Produktionsreste
            Technische Daten
            Rost
            24 MW
            Wirbelschicht
            8 MW
            Skalierung
            40 m²
            Branchen

            Holz | Holzwerkstoffe

            Wärmeüberträgersystem
            13,5 MW<sup>ETA</sup>
            13,5 MWETA
            Brennstoffe
            Brennstoffe
            Holzreste | Holzabfall | Rinde | Schleifstaub
            Technische Daten
            Rost
            15 MW
            Skalierung
            25 m²

            Engineering der Komplettanlage

            Vorschubrost

            AbhitzekesselETA

            Branchen

            Energie

            Wärmeüberträgersystem
            28 to/h <sup>NUK</sup><br>55 bar(ü) | 480 °C
            28 to/h NUK
            55 bar(ü) | 480 °C
            Brennstoffe der Befeuerung
            Brennstoffe der Befeuerung
            Holzabfälle | Holzhackschnitzel
            Technische Daten
            Überhitzter Dampf
            480 °C | 55 bar(ü)
            Rost
            9 MW
            Skalierung
            42 m²
            Branchen

            Lebensmittel

            Wärmeüberträgersystem
            3 to/h <sup>HDDE</sup><br>40 bar(ü) | 450 °C
            3 to/h HDDE
            40 bar(ü) | 450 °C
            Technische Daten
            Rost
            30 MW
            Skalierung
            40 m²
            Branchen

            Energie | Solarhybrid-Kraftwerk

            Wärmeüberträgersystem
            2 x 19 MW<sup>ET</sup><br>5 MW
            2 x 19 MWET
            5 MW
            Technische Daten
            Rost
            2 x 25 MW
            Skalierung
            39 m²
            Branchen

            Holz | Holzwerkstoffe

            Wärmeträgersystem
            6,8 MW<sup>ETA</sup>
            6,8 MWETA
            0,5 MW
            0,5 MW
            Brennstoffe
            Brennstoffe
            Gummibaumholz | Rinde | Produktionsabfälle | Reishülsen | Schleifstaub
            Technische Daten
            Rost + Staub
            12 MW | 3 MW
            Heißgas
            4,1 MW
            Branchen

            Holz | Spanplatten

            Wärmeträgersystem
            1,5 MW
            1,5 MW
            Brennstoffe
            Brennstoffe
            Gummibaumholz | Rinde | Produktionsabfälle | Reishülsen | Schleifstaub
            Technische Daten
            Gesamtfeuerung
            11 MW
            Rost + Staub
            9 MW | 5 MW
            Heißgas
            9 MW
            Branchen

            Holz | Spanplatten

            Wärmeträgersystem
            6,8 MW<sub>th</sub> <sup>ETA</sup>
            6,8 MWthETA
            9 MW<sub>th</sub>
            9 MWth
            Brennstoffe
            Brennstoffe
            Gummibaumholz | Rinde | Produktionsabfälle | Reishülsen | Schleifstaub
            Technische Daten
            Rost + Staub
            12 MW | 3 MW
            Heißgas
            4,1 MW
            Branchen

            Holz | MDF-Produktion

            Wärmeträgersystem
            10 MW<sup>ETA</sup>
            10 MWETA
            Brennstoffe
            Brennstoffe
            Holzabfälle | Produktionsabfälle | Schleifstaub
            Technische Daten
            Gesamtfeuerung
            26 MW
            Rost + Staub
            26 MW | 2 x 5 MW
            Heißgas
            14 MW
