Unser Schnelldampferzeuger

Der INTEC-Naturumlaufkessel iNOOK ist ein Schnelldampferzeuger, der in geschlossenen Wasser-Dampf-Kreisläufen mit hohen Drücken – vor allem in der Lebensmittelindustrie – Produktionswärme liefert. Er ist direkt mit dem Wärmeverbraucher verbunden.

Die Wärmeübertragungsflächen bestehen aus vertikalen Rohren, die über Rippen miteinander verschweißt sind.

Durch große Querschnittsflächen in den Rohren werden hohe Umlaufzahlen erreicht, die die thermische Belastung der Heizflächen minimieren.

Die ausschließlich vertikale Ausrichtung der Wärmeaustauscherrohre ermöglicht eine Wasserzirkulation im Naturumlauf, sodass eine Speisewasserpumpe entfällt.

Naturumlaufkessel werden in Branchen eingesetzt, in denen ein konstanter Dampfbedarf besteht und die Last relativ stabil ist. INTEC baut und liefert anwenderspezifische Wasserrohrkesselsysteme, die in verschiedenen Druck- und Leistungsbereichen ausgeführt werden.

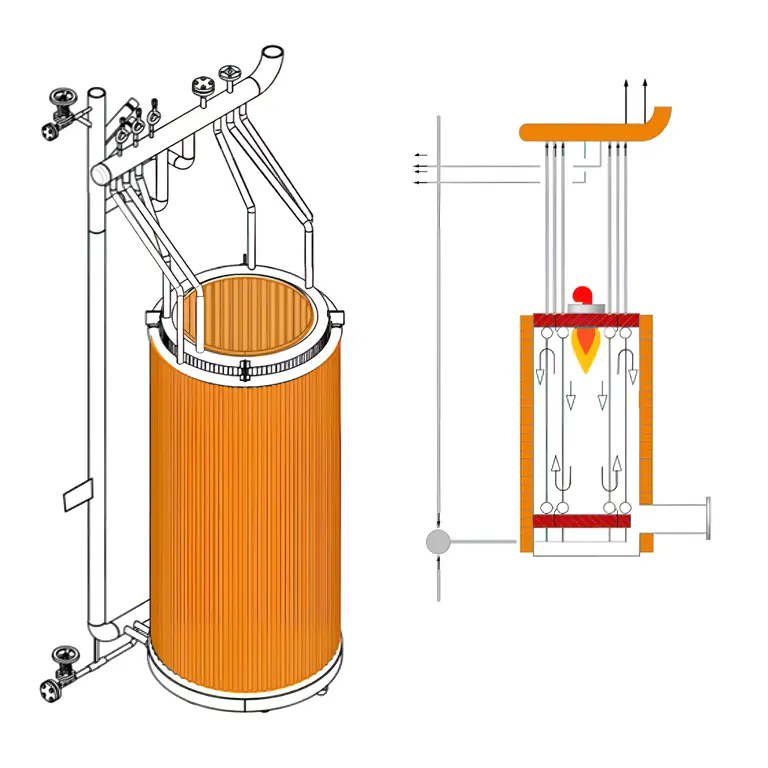

Funktionsweise der Naturumlaufkessel

Sie beruht auf dem Prinzip der Dichteunterschiede zwischen Wasser und Wasser-Dampf-Gemisch. Kondensat vom Verbraucher wird am tiefsten Punkt in den Schnelldampferzeuger eingeleitet.

Beim Durchströmen des Schnelldampferzeugers wird das Kondensat in den Rohren durch die Befeuerung stetig verdampft. Durch den Dichteunterschied zwischen Wasser-Dampf-Gemisch und Kondensat wird ein natürlicher Auftrieb erzeugt (Naturumlauf).

Das erzeugte Wasser-Dampf-Gemisch strömt in ein hochliegendes Sammelrohr (Dampftrommel). Aus diesem Sammelrohr strömt das Kondensat zurück in den Naturumlaufkessel, und der Dampf wird dem Verbraucher zugeführt.

Durch die Wärmeübertragung im Verbraucher kondensiert der Dampf und das Kondensat wird über ein Fallrohr erneut dem Naturumlaufkessel zugeführt.

MehrWeniger

Naturumlaufkessel - iNOOK

INTEC-Naturumlaufkessel - iNOOK

Der INTEC-Naturumlaufkessel iNOOK ist ein Hochdruckdampferzeuger für geschlossene Wasser-Dampf-Kreisläufe.

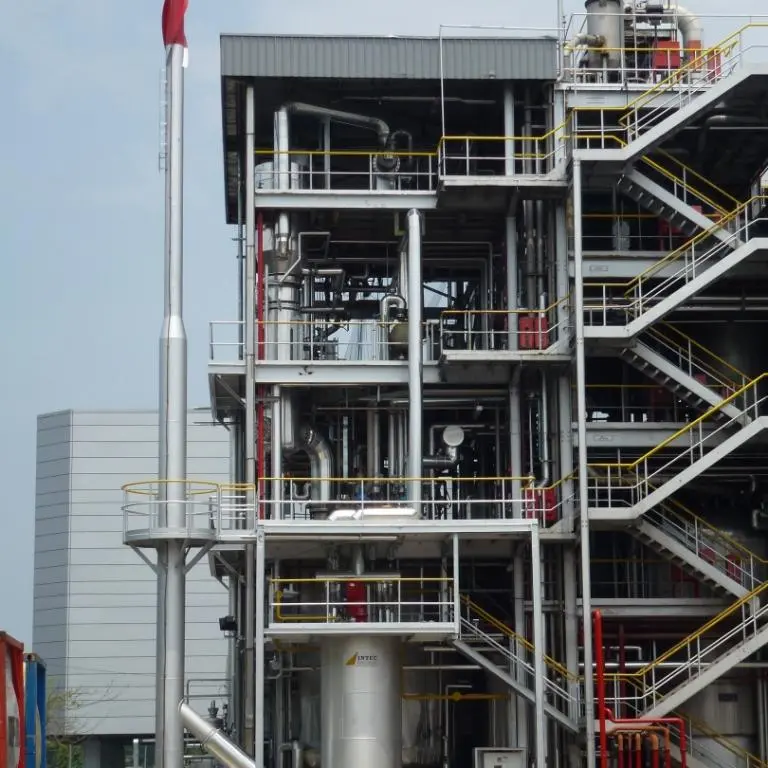

Er ist direkt mit dem Wärmeverbraucher verbunden. Der produzierte Dampf dient als Wärmeträgermedium und überträgt die Prozesswärme auf Anlagen in der Verfahrenstechnik, in denen Stoffe verarbeitet oder hergestellt werden, die besonderen sicherheitstechnischen Anforderungen unterliegen, beispielsweise in der Lebensmittel- und Genussmittelindustrie.

Druckbereich	60 - 100 bar(ü)
Sattdampf	1 - 13 to/h
Leistungsbereich	0,5 - 5 MW

Das Komplementär zu unserem Naturumlauf-Dampfkessel iNOOK für geschlossene Systeme im mittleren Leistungsbereich - ist der neu entwickelte Dampfkessel für offene Systeme mit Zwangsumlauf im hohen Leistungsbereich - unser iCUBE
