Vorteile
  • Nutzung der Energie aus Abwärme industrieller Prozesse, die für Dampfkraftwerke zu gering ist
  • Niedrige Betriebs- und Wartungskosten
  • Dezentrale Energieerzeugung

VORTEILE

  • Stromgewinnung selbst aus Kühlwasserkreisläufen möglich ( T ~ 70 °C - 90 °C)

VORTEILE

  • Stromerzeugung über den Energieträger Thermalöl eignet sich insbesondere für kalte Regionen

ORC-Kraftwerke

Strom und Wärme aus erneuerbaren Energien

Organic Rankine Cycle-Kraftwerke basieren auf dem Prinzip der Umwandlung von Wärmeenergie in mechanische Arbeit, die über einen Generator in elektrische Energie umgewandelt wird.

Der Organic Rankine Cycle (ORC) ist ein geschlossener thermodynamischer Kreisprozess, bei dem ein niedrigsiedendes, organisches Arbeitsmedium zirkuliert.

Aufgrund der besonderen Eigenschaften der synthetischen Arbeitsmedien ist es möglich, elektrische Energie aus der thermischen Verwertung von Wärmequellen, wie z.B. Abwärme aus Industrieprozessen, geothermischer Wärme, Abwärme aus Verbrennungsmotoren oder der Verbrennung von Biomasse umzuwandeln.

Hauptkomponenten eines ORC-Kraftwerks:

  • Verdampfer
  • Vorwärmer
  • Turbine | Expander
  • Generator
  • Kondensator
  • Pumpe
  • Wärmetauscher | Rekuperator

Zusätzlich zu diesen Hauptkomponenten liefert INTEC-GMK ergänzende Bauteile wie:
Ventile, Regler, Steuereinheiten, Sensoren und Sicherheitseinrichtungen, um einen sicheren und effizienten Betrieb zu gewährleisten.

ORC-Kraftwerke

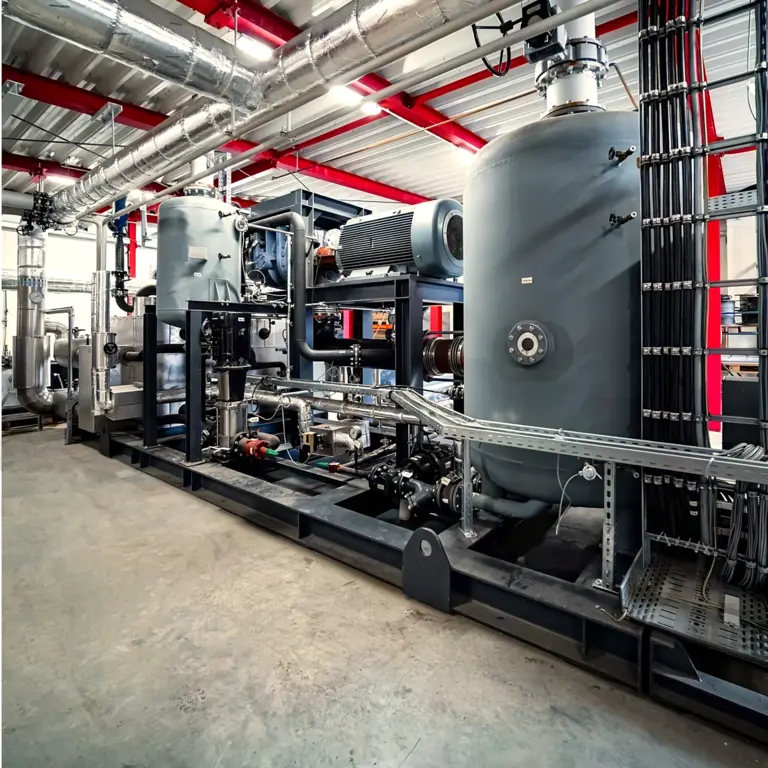

Niedrigtemperatur-ORC

Während es mit einem Wasser-Dampf-Kreislauf nicht wirtschaftlich ist, thermische Energie auf einem Temperaturniveau unter 100 °C zu nutzen, ist der ORC-Kreislauf für diese Aufgabe bestens geeignet. INTEC GMK hat eine hocheffiziente, zuverlässige und kostengünstige Lösung entwickelt, um Niedertemperaturwärme in Strom umzuwandeln.

Für thermische Leistungen von 50 kW bis ca. 4.000 kW werden Schraubenexpander in der ORC-Anlagen eingesetzt. Mit diesen Maschinen können unsere Anlagen eine elektrische Leistung von 5 Kilowatt bis zu mehreren hundert Kilowatt generieren.

    ORC-Kraftwerke

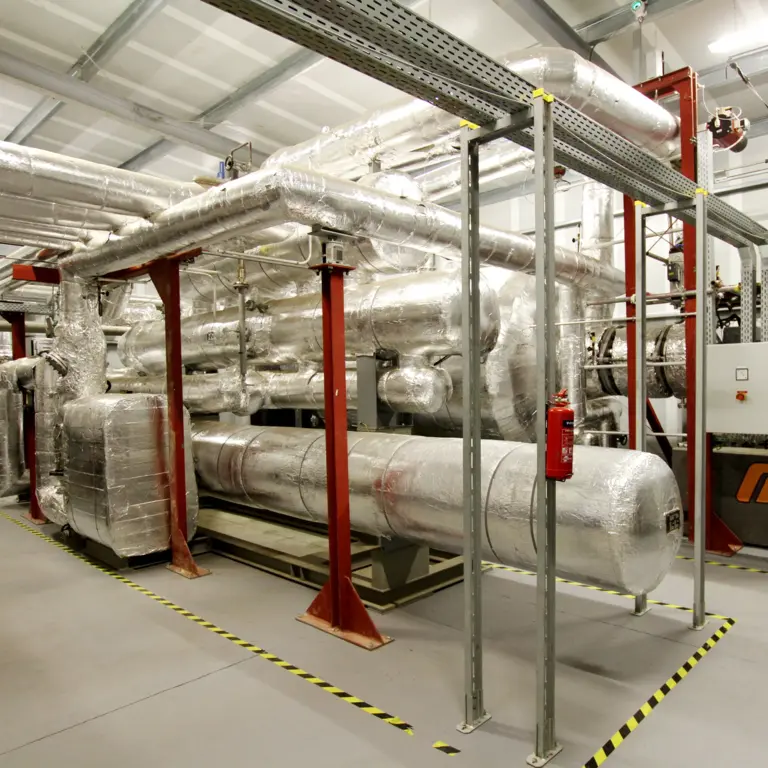

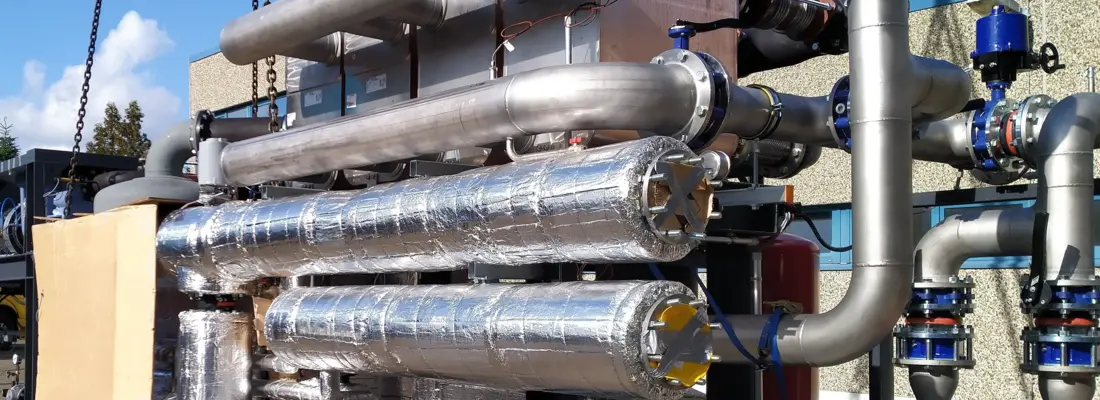

    Hochtemperatur-ORC

    Oftmals steht Wärme mit Temperaturen weit über 100 °C zur Verfügung. Beispiele hierfür sind Abgasströme aus Motoren oder industriellen Prozessen (300 °C - 450 °C). Ein enormes Energiepotential steht bei der Nutzung von Erdwärme zu Verfügung. Dieses Temperaturniveau liegt zwischen 120 °C und 140 °C.Des Weiteren kann Energie aus Thermalölkreisläufen, welche durch Biomasseverbrennung erhitzt werden, zur Stromerzeugung über ORC-Anlagen genutzt werden.

    Eine häufige Anwendung ist die partielle Energienutzung aus Thermalölkreisläufen, indem die Rücklauftemperatur des Wärmeträgeröls abgesenkt wird.

    Zur Nutzung derartiger Hochtemperaturenergien werden selbstentwickelte, effiziente ORC-Turbinen eingesetzt, die eine Stromerzeugung mit hohem Wirkungsgrad ermöglichen.

      Branchen

      Energie | Versorger

      Technische Daten
      Temperaturbereich
      60 °C - 300 °C
      Leistung, W<sub>el</sub>
      20 bis 4.000 kWel
      Druck
      2 bar(ü) - 40 bar(ü)

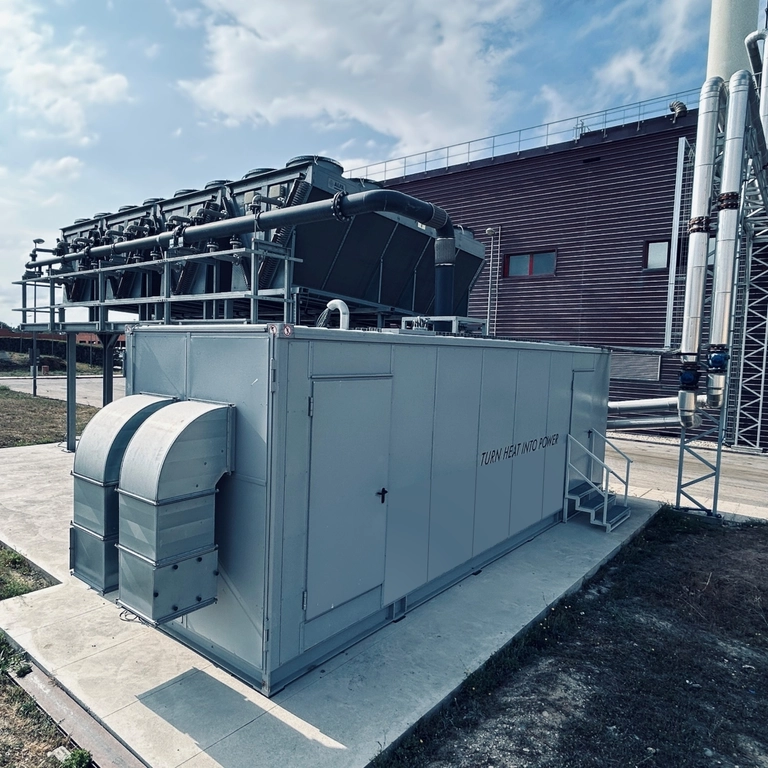

      • INDUCAL | Industrieabwärme
      • GEOCAL  | Geothermie
      • ECOCAL  | Biomasseverbrennung
      Technische Daten
      Temperaturbereich
      TQ 65 °C - 100 °C
      Leistung, W<sub>el</sub>
      20 kW - 500 kW
      Wartungszyklus
      ca. 160.000 h
      Branchen

      Recycling Kies

      Druckwasser
      Technische Daten
      Temperatur
      TQ 155 °C -135 °C
      Leistung, W<sub>el</sub>
      0,3 MWORC
      Kapazität
      Q: 3,5 MW

      INDUCAL | Anwendung Kiestrocknung

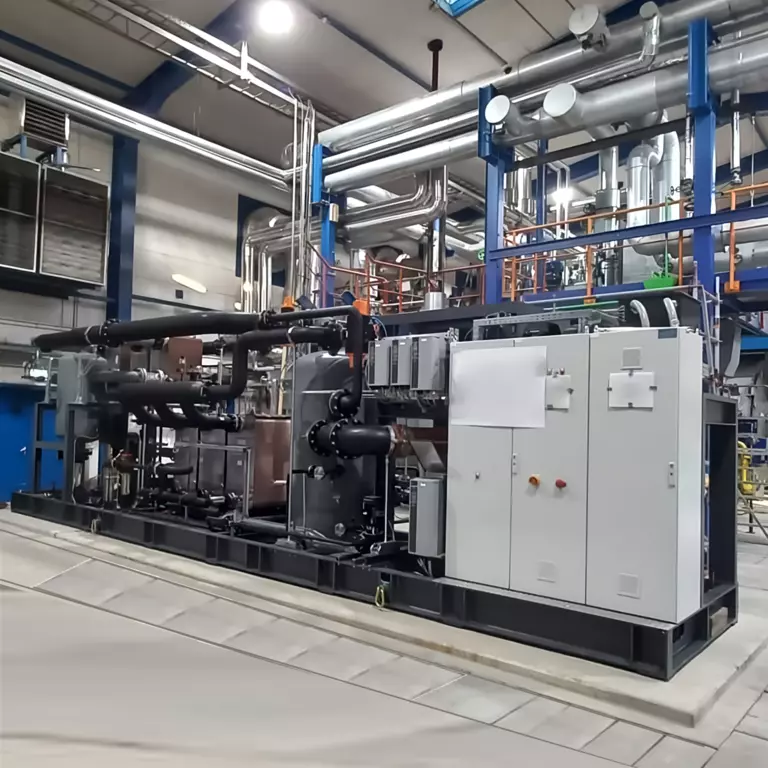

      NT-ORC-Modul

      Für die Heißwasser-Trocknung von Kies [Heißwasser ca. 55 °C - 60 °C]  wurde eine Verbrennungsanlage installiert, die Wärme ins Heizungsnetz liefert.

      Mit einem intelligenten Wärmemanagement wird die benötigte Wärmemenge zunächst dem Heiznetz und dann der ORC-Anlage zugeführt, die Strom produziert.

      Auf diese Weise optimiert die INTEC GMK ORC-Anlage die Wärme- und Stromproduktion bei gleichbleibender Warmwasserrücklauftemperatur.

      Technische Daten
      Leistung, W<sub>el</sub>
      Turbine: 0,8 MW
      Kapazität
      Wärmequelle: 4,5 MW

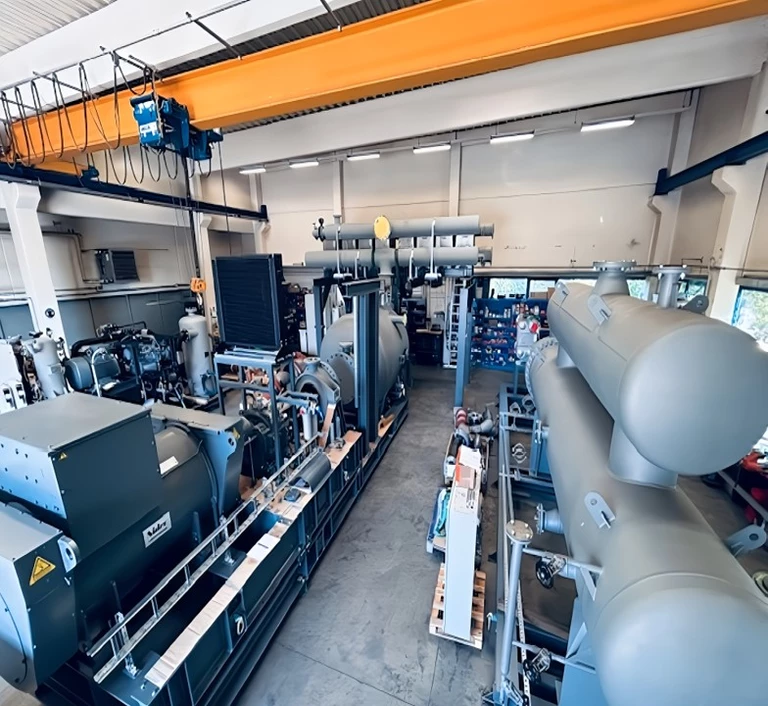

      INDUCAI | Abwärmenutzung zur Stromerzeugung

      • Hochtemperatur-ORC-Modul
      • Thermalölsystem: 5,5 MW
      • Abgaswärmeaustauscher: 5 x 1,4 MW
      Energiequelle
      Brennstoffe
      Abgase von Dieselmotoren
      Technische Daten
      Leistung, W<sub>el</sub>
      Turbine: 0,8 MW
      Kapazität
      Wärmequelle: 4,5 MW

      INDUCAL |  Nutzung der Abgaswärme zur Stromerzeugung

      • HT-ORC-Modul
      • Thermalölsystem: 5,5 MW
      • Abgaswärmeaustauscher: 5 x 1,4 MW
      Branchen

      Fernwärme

      Wärmeträger
      Biomassebefeuerung
      Brennstoffe der Befeuerung
      Holzabfälle
      Technische Daten
      Leistung, W<sub>el</sub>
      0,35 Mel
      Rost
      1,5 MW

      ECOCAL |  Verbrennung von Biomasse zur Strom - und Wärmeerzeugung

      Bereitstellung von Heißwasser T: 105 °C
